Диалоговое окно Пространство листа — <Имя проекта>
- Пространство листа > Навигатор
- Вставить > Графика > Обзор модели / 2D-отображение отверстий / Развертка шины > Основной функциональный элемент
- Вставить > Графика > Обзор модели > Отобразить / скрыть
- Обработать > Устройства > Автоматическая интерпретация
В этом диалоговом окне пространства листов с размещенными устройствами выводятся в логической структуре.
Объем и содержание отображения устройств в виде дерева или списка различается для разных диалоговых окон, в которых используются эти представления. Это также относится к объему и содержанию всплывающего меню:
- Диалоговое окно Выбор 3D-объекта
- Диалоговое окно Отобразить / скрыть 3D-объекты
- Диалоговое окно Выбрать шаблон интерпретации (специфический для проекта)
Обзор основных элементов диалогового окна:
Фильтр
В этом раскрывающемся списке отображаются все доступные фильтры. Выбранный фильтр активируется автоматически и применяется как к дереву, так и к списку. Запись "- Не активировано -" отключает фильтр и приводит к тому, что данные отображаются в неотфильтрованном виде. С помощью кнопки ++...++ откройте диалоговое окно Фильтр. Здесь можно создать, обработать, удалить, скопировать, экспортировать, импортировать фильтр и управлять им.
Во всплывающем меню раскрывающегося списка Фильтр содержатся следующие записи:
- Выключить: Этот пункт меню доступен, если фильтр установлен: Сбрасывает настройку фильтра до записи "- Не активировано -".
- Активировать <Имя фильтра>: Этот пункт меню доступен, если для настройки фильтра установлено значение "- Не активировано -": Повторно активирует последний активный фильтр.
Таким образом можно быстро переключаться между неотфильтрованным и отфильтрованным в соответствии с требованиями пользователя представлениями.
Значение: <Свойство>
При помощи быстрого ввода в данном поле для определенного и активированного фильтра можно быстро изменить значение его критерия.
Дерево
Показывает все устройства, имеющиеся в пространствах листов открытого проекта. Самый верхний уровень иерархии составляют пространства листов. Под пространством листа в иерархическом порядке расположены содержащиеся в нем устройства: Начиная с монтажной платы или вышестоящего электрошкафа все устройства выводятся под тем функциональным элементом, на котором они размещены.
По умолчанию выводится не обозначение устройства, а обозначение функционального элемента с предшествующим знаком группирования. Если, например, размещена монтажная плата, то предшествующий знак группирования 'MP<Номер монтажной платы>' будет перенесен на все находящиеся ниже функциональные элементы и отображен перед их текстами обозначений. Таким образом в древовидной структуре навигатора в любое время можно распознать, к какой монтажной плате или какому электрошкафу относится то или иное размещение изделия.
Различные пиктограммы в древовидном представлении наглядно показывают, к какому виду относятся рассматриваемые компоненты и в каком состоянии они находятся:
| Пиктограмма | Пиктограмма | Значение |
|---|---|---|
| Выводится | Не выводится | |
 |
- | Пространство листа |
 |
 |
Электрошкаф |
 |
 |
Перфорированный профиль |
 |
 |
Лист для стенки |
 |
 |
Дверь |
 |
 |
Монтажная плата |
 |
 |
Несущая шина |
 |
 |
Кабельный канал |
 |
 |
Размещение изделия |
 |
 |
Запретная зона для размещения / запретная зона для сверления |
 |
 |
Монтажное отверстие |
 |
- | Объекты-заполнители |
 |
- | Отдельный объект-заполнитель |
 |
 |
Инструмент для монтажных работ |
 |
 |
Вспомогательная линия |
 |
 |
Исходная точка |
 |
 |

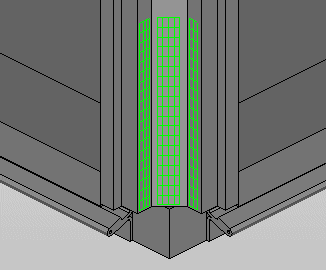

Монтажная сетка |
 |
 |
Линия монтажа |
 |
 |
Точка монтажа |
| Активировано автоматически | Активировано напрямую | |
 |
 |
Монтажная поверхность |
Графика представляется в трехмерной области отображения пространства листа. Каждый уровень иерархии при этом может быть представлен отдельно. Несмотря на то что работа в навигаторе пространств листов не привязана к страницам проекта, здесь имеется возможность предварительного просмотра графики.
Список
Показывает все устройства, имеющиеся в пространствах листов открытого проекта. Вид и сортировка устройств зависят от конфигурации столбцов, выбранной в диалоговом окне Конфигурировать представление.
Всплывающее меню
Всплывающее меню дает доступ, в зависимости от типа поля (например, дата, целое число, многоязычный), к пунктам меню, при помощи которых вы можете по необходимости, например, влиять на представление таблиц или обрабатывать значения в полях. Обзор пунктов этого всплывающего меню вы можете найти в разделе Пункты всплывающего меню.
Дополнительно здесь представлены следующие пункты всплывающего меню, специфические для данного диалогового окна:
| Пункт меню | Значение |
|---|---|
| Создать | Открывает диалоговое окно Свойства (усл. обозначение): Пространство листа и предлагает возможность вставить новое пространство листа, обозначить его и назначить для него предварительно определенные свойства. |
| Открыть в новом окне | Открывает выделенное пространство листа в отдельном окне графической трехмерной области отображения. |
| Удалить | Убирает выделенное пространство листа из проекта либо удаляет из навигатора размещенное устройство и находящиеся под ним устройства. |
Замечание:
При удалении пространства листа размещенные функциональные элементы не всегда убираются полностью. Устройство, размещенное и в других местах проекта (например, монтажная плата в схеме соединений), не убирается полностью, — удаляется только размещение в трехмерном чертеже монтажных поверхностей. Сам функциональный элемент сохраняется и может быть размещен снова. Функциональный элемент, размещенный только в пространстве листа (например, несущая шина), при удалении пространства листа убирается полностью.
Обновить главные элементы | Обновить главные элементы Обновить размещение изделия | Обновить размещение изделия Заменить изделия | Заменить изделия в размещенных изделиях Обработать позицию легенды | Обработать позицию легенды Перейти к (перекрестная ссылка) | Заносит перекрестные функции в список Перейти к и открывает его. Перейти к (все виды представлений) | Заносит все виды представлений функции (например, на странице схем соединений, странице обзора и странице отчета) в список Перейти к и открывает его. Перейти к (графика) | Отображает выделенный объект в Графическом редакторе. В процессе размещения какого-либо функционального элемента предназначенная для этого область будет автоматически активирована, если курсор неподвижно находится над ней в течение одной секунды. Такая активация обозначается изменением цвета и появлением точек захвата 3D. Прямая активация (только монтажные поверхности) | Активировать монтажные поверхности Отмена прямой активации | Отмена прямой активации Отобразить | Определяет, какие содержащиеся в пространстве листа компоненты должны быть отображены:
- Выбор: Отображает все функциональные элементы под выделенным узлом.
- Все: Отображает все входящие в пространство листа компоненты.
- Только монтажные платы
- Только двери.
Скрыть | Скрывает все содержимое пространства листа или выбранные компоненты. Эту скрытую структуру затем можно целенаправленно отобразить в пункте меню Отобразить > Выбор. Упрощенное представление | Упрощенное представление для клеммников и 3D-макросов Список с предварительным выбором (только дерево) | Уменьшает число отображаемых элементов, чтобы ускорить ориентирование в представлении в виде списка. Если этот параметр активирован, представление в виде списка вызывается с автоматическим фильтром (предварительный выбор), причем этот фильтр содержит только что выбранные элементы. Выбрать в дереве (только список) | Показывает выделенный объект во вкладке Дерево. Монтажная поверхность (только монтажные поверхности) > Выровнять ось X / Выровнять ось Y | Выровнять ось X / Y монтажной поверхности Монтажная поверхность (только монтажные поверхности) > изменить размер | Изменить размер монтажной поверхности Размер поля (только монтажные поверхности) | Определить размер поля Табличная обработка | Открывает табличную обработку с возможностью обрабатывать свойства выделенных объектов. Свойства | Открывает диалоговое окно Свойства (усл. обозначение): ++...++. Позволяет обрабатывать свойства размещения изделия. Свойства (общие) | Открывает диалоговое окно Свойства (общие): ++...++. Обеспечивает обработку свойств главной функции и всех ее видов представления.
Всплывающее меню (Диалоговое окно Выбор 3D-объекта)
Это всплывающее меню доступно в представлении структуры дерева диалогового окна Выбор 3D-объекта, вызываемого из диалоговых окон Обзор модели, 2D-отображение отверстий и Развертка.
| Пункт меню | Значение |
|---|---|
| Конфигурировать представление | Открывает диалоговое окно Конфигурировать представление, в котором можно задать, какие свойства должны отображаться в представлении в виде списка и в представлении структуры дерева. |
Замечание:
Для трех диалоговых окон Пространство листа — <Имя проекта>, Выбор 3D-объекта и Отобразить / скрыть 3D-объекты используется одинаковая конфигурация. При изменении конфигурации представления в виде дерева или списка для одного из этих диалоговых окон это будет иметь действие сразу на все три диалоговых окна.
Всплывающее меню (Диалоговое окно Отобразить/скрыть 3D-объекты)
Это всплывающее меню доступно в представлении структуры дерева диалогового окна Отобразить/скрыть 3D-объекты, вызываемого из диалогового окна Обзор модели.
| Пункт меню | Значение |
|---|---|
| Включить / выключить | Включение/выключение галочки перед выделенным объектом в представлении структуры дерева. Объекты с активированной галочкой представлены в соответствующем обзоре модели. |
| Отобразить/скрыть все устройства. | Скрывает или отображает все устройства ниже выделенного уровня иерархии в соответствующем обзоре модели. |
