Изменить размер монтажных поверхностей

После импорта данных STEP можно генерировать монтажные поверхности на импортированных трехмерных телах. Если в импортируемых данных STEP в одном функциональном элементе собраны несколько трехмерных тел (например, монтажная плата и кронштейн), можно ориентировать создаваемую на них монтажную поверхность по границам пристраиваемых элементов. В результате этого нулевая точка монтажной поверхности окажется вне зоны, предусмотренной для размещения. Таким образом, там также можно (хотя нежелательно) размещать устройства.

Во избежание ошибок при размещении устройства, привязанного к нулевой точке монтажной поверхности, можно изменить размер поверхности, предусмотренной под размещение, и таким образом согласовать положение нулевой точки.

Условия:

  • Вы открыли проект.
  • Навигатор пространства листа открыт, и одно пространство листа открыто.

  • Поверхности функционального элемента определены как монтажные поверхности.

  • Выделите монтажную поверхность функционального элемента в навигаторе.

  • В навигаторе выберите пункт всплывающего меню Монтажная поверхность > Изменить размер.

Для сведения:

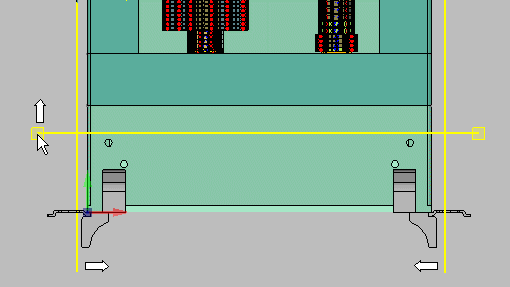

Появятся две вертикальные и две горизонтальные линии, ограничивающие размер монтажной поверхности. Нулевая точка всегда располагается слева внизу в точке пересечения левой и нижней линий.

  1. Щелкните линии одну за другой и переместите их.

Для сведения:

После размещения линий размер этой монтажной поверхности будет определен заново.

Для сведения:

Площадь, предусмотренная для размещения, определена заново; нулевая точка смещена соответствующим образом.
