Определить линию монтажа
С помощью линий монтажа можно размещать трехмерные объекты на функциональных элементах с неизменяемой длиной, например профильных C-шинах, так же, как и на несущих шинах. Для линий монтажа предусмотрена возможность выравнивания. Таким образом, линии монтажа также можно использовать для размещения трехмерных объектов на косых поверхностях или в неортогональном положении установки.
Линии монтажа копируют Направление Z поверхности, выбранной в ходе определения. Направление Z указывает, как должен быть направлен размещаемый на линии монтажа объект.
Условия:
- Вы открыли проект.
- Навигатор пространства листа открыт, и одно пространство листа открыто.
- Пространство листа содержит трехмерный объект.
-
Включен захват объекта.
-
Выберите пункты меню Обработать > Логика устройства > Линия монтажа.
- Переместите курсор на 3D-объекты.
Для сведения:
Точки, края и поверхности, находящиеся под курсором, автоматически выделяются светлым. Отображаются точки захвата.
- Выберите поверхность, ось Z которой должна определять выравнивание линии монтажа.
- Укажите начальную и конечную точки линии монтажа на требуемой поверхности или ребре.
Для сведения:

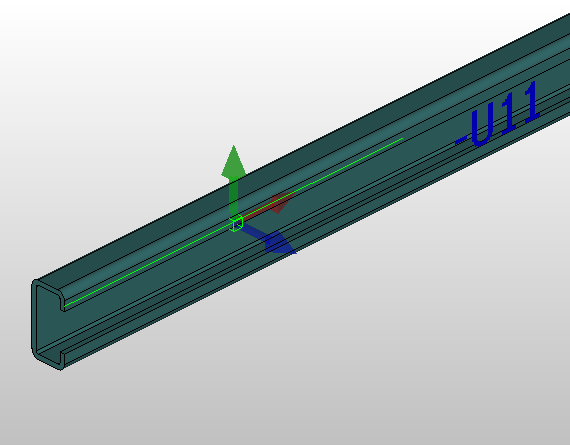

Выравнивание линии монтажа отображается с помощью координатного перекрестия.
- В диалоговом окне Свойства занесите нужные значения в поля Имя и Описание.
- Щелкните по кнопке ++OK++.
Для сведения:

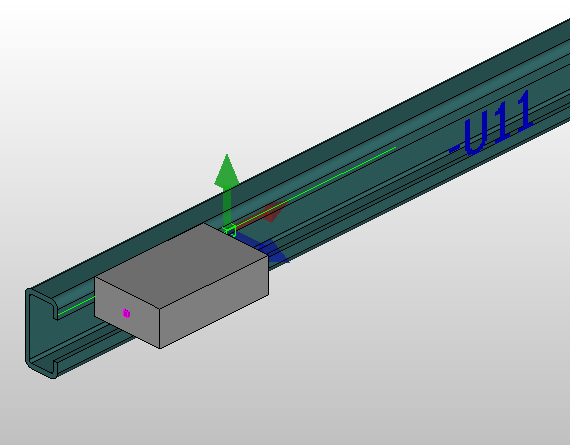

Трехмерные объекты, например скобы для крепления кабеля, можно размещать по всей длине линии монтажа в выбранном выравнивании.
Совет:
- Для последующего выравнивания и поворота линии монтажа воспользуйтесь функцией Повернуть вокруг оси.
- Линии монтажа можно перемещать в проектах макросов как графические элементы с помощью пункта меню Обработать > Переместить или перетаскивания мышью.
