Редактор контура: Нулевая точка контура

Контуры типа Выдавить контур образуют основную форму определяемой пользователем шины. Для размещения шины важно, на каком месте контура находится нулевая точка, и какое положение занимает контур. В зависимости от положения нулевой точки в контуре на определяемой пользователем шине генерируется поверхность установки, которая связана с монтажными поверхностями компонента, на котором должна быть размещена шина.

(1) Нулевая точка; здесь находится точка захвата при размещении шины (2) Предполагаемая поверхность установки; эта поверхность при размещении шины накладывается на поверхность монтажа.

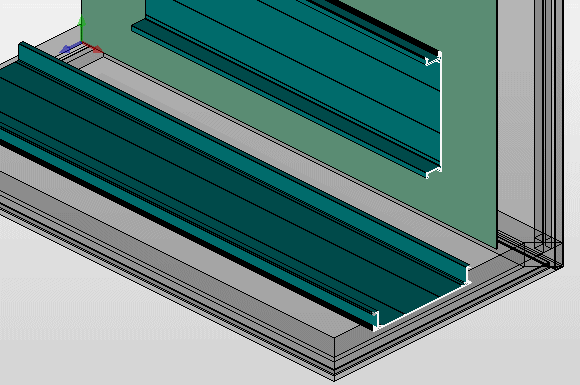

Шину, основывающуюся на контуре с отмеченным положением нулевой точки, можно разместить, например, на монтажной поверхности вертикально или горизонтально.
