Вставить отдельное указание размеров / произвольное указание размеров

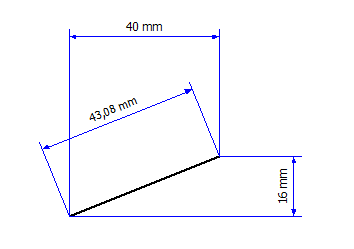

Отдельное указание размеров можно чертить только по горизонтали или по вертикали. Зато произвольное указание размеров можно чертить под любым нужным углом, т.е. линия с размерами идет параллельно по отношению к начальной и конечной точкам измерения.

  1. Вставить > Указание размеров > Отдельное указание размеров Вставить > Указание размеров > Произвольное указание размеров
  2. Укажите начальную точку измерения, щелкнув левой клавишей мыши.
  3. Укажите конечную точку измерения.

Совет:

Если при вводе двух точек измерения удерживать нажатой клавишу ++Ctrl++, будет определена середина между точками. Далее в этой расчетной середине устанавливается начальная точка измерения. После этого введите конечную точку измерений, не нажимая клавишу ++Ctrl++. Этот способ ввода возможен также при добавлении указания размеров в обзоре модели.

  1. Укажите интервал указания размеров для объекта, к которому указываются размеры. Для этого переместите мышь в вертикальном направлении к линии с размерами, пока не будет достигнут требуемый интервал, после чего щелкните левой клавишей мыши.

Для сведения:

Выносные линии чертятся с соблюдением соответствующей высоты.

Для сведения:

По умолчанию числовая мера выравнивается на линии с размерами по центру.

  1. Завершите операцию, выбрав пункт всплывающего меню Прервать операцию или нажав клавишу ++Esc++.
