Вставка новой опорной точки на кривой
Дополнительные опорные точки можно вставлять в любых местах на протяжении кривой. Впоследствии, изменяя новые опорные точки при помощи функции Изменить направление кривой, можно изменить также форму кривой и ее положение в пространстве.
- Выберите пункты меню Обработать > Графика > Новая опорная точка.
Для сведения:

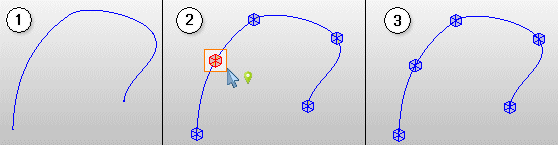

В строке состояния отображается требование "Выбрать свободно маршрутизируемое соединение или кривую" (1).
- Выберите кривую в пространстве листа или в навигаторе пространства листа.
Для сведения:
В строке состояния отображается требование "Выбрать позицию для новой опорной точки".
Для сведения:
Имеющиеся опорные точки отображаются в виде синих параллелепипедов на профиле кривой.
Для сведения:
Новая опорная точка отображается в виде красного параллелепипеда на курсоре (2).
- Подвигайте новую опорную точку вдоль кривой.
- Разместите новую опорную точку в нужном месте на кривой.
Для сведения:
Новая опорная точка отображается в виде синего параллелепипеда на профиле кривой (3).
Для сведения:
Затем можно разместить другие опорные точки.
Совет:
- Кривизну кривой на опорной точке можно изменить при помощи клавиш [Home] и [End].
- Угол наклона кривой на опорной точке можно изменить при помощи клавиши ++Tab++ и комбинации клавиш [Tab] + [Shift].
