Выровнять направление кривой по касательной

С помощью этой функции можно выровнять оба конца кривой по касательной к краю. В зависимости от выбранного края это действие может дать разные результаты:

  • Конец кривой должен подходить к поверхности не под прямым углом, а по касательной. Такая маршрутизация соответствует монтажным приемам на практике, когда маршрутизированное соединение должно проходить по касательной вдоль монтажной поверхности и крепиться к ней при помощи креплений кабеля / шланга.
  • Конец кривой должен входить в вывод устройства вертикально, чтобы избежать изгибания соединений с большими поперечными сечениями.

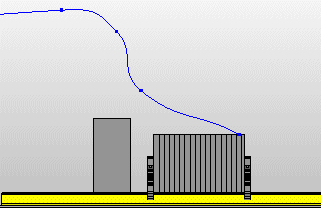

В следующем примере нужно выровнять направление кривой по касательной к вертикальному краю, чтобы она подходила к выводу устройства вертикально. Точка наблюдения — "Сверху".

  1. Выберите пункты меню Обработать > Графика > Выровнять направление кривой по касательной.

Для сведения:

В строке состояния отображается требование "Выбрать конец кривой".

Для сведения:

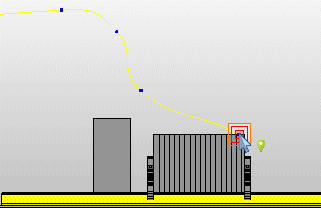

На курсоре отображается красная квадратная рамка захвата; при соприкосновении с курсором кривая выделяется более светлым оттенком.

  1. Выберите нижний конец кривой для изменения.

Для сведения:

В строке состояния отображается требование "Выбрать ребро для тангенциального выравнивания".

  1. Выберите вертикальный край объекта.

Для сведения:

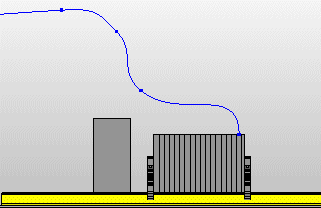

Направление кривой в области нижнего конца кривой закругляется и выравнивается по касательной по вертикальному краю.

Для сведения:

Затем можно изменить направления других кривых.

Совет:

Если при выборе края нажать клавишу ++Shift++, выравнивание по касательной поворачивается на 180°.
