Вставить и изменить области маршрутизации

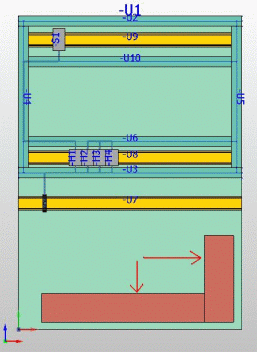

Области маршрутизации являются элементами сети соединенных сегментов. Соединения в областях маршрутизации не проходят по ходу сегмента маршрутизации: маршрутизация всегда выполняется посредством максимально короткого, прямого соединения. За счет этого можно, например, выполнить разводку на задней стороне монтажной платы.
- Размещение областей маршрутизации подобно размещению заблокированных областей.
- Создается прямоугольный параллелепипед с прозрачным представлением.
- Функциональные элементы не должны находиться в области маршрутизации или вторгаться в нее, так как это не предусмотрено маршрутизацией. За это условие отвечает контрольный прогон (P026036).
-
Области маршрутизации, размещенные рядом друг с другом, не соединяются между собой автоматически. Соединение необходимо устанавливать вручную при помощи создаваемых вручную сегментов маршрутизации, заканчивающихся на краях области.
-
Выберите пункты меню Вставить > Область маршрутизации.
Для сведения:
В строке состояния отобразится требование: "Начальная точка области маршрутизации".
Для сведения:
При определении начальной и конечной точек можно вызвать пункт всплывающего меню Опции размещения и использовать относительный ввод координат.
- Разместите начальную точку области маршрутизации на активированной поверхности.
Для сведения:
В строке состояния отобразится требование: 'Конечная точка области маршрутизации'.
- Вытяните область маршрутизации, как прямоугольник, в нужном направлении.
- Произвольно разместите конечную точку или захватите еще одну точку.
Для сведения:
Область маршрутизации вставляется на активированную поверхность в качестве прозрачного прямоугольного параллелепипеда.
Чтобы изменить размер областей маршрутизации, в диалоговом окне 'Свойства' на вкладке Формат введите измененные значения параметров Ширина, Высота и Глубина. Изменение производится относительно нижней левой угловой точки.
Графическое изменение размеров в областях маршрутизации возможно с помощью функции Обработка > Графика > Изменить длину. Графическое изменение возможно для одного из трех измерений.
Условия:
- Вы открыли проект.
- Навигатор пространства листа открыт, и открыто пространство листа.
-
Пространство листа содержит как минимум одну область маршрутизации.
-
Выберите пункты меню Обработать > Графика > Изменить длину.
- Нажмите на объект, который нужно изменить.
Для сведения:

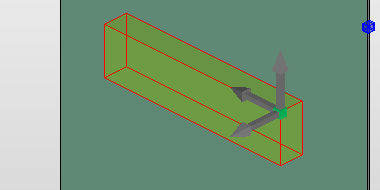

В четырех угловых точках передней поверхности при наведении курсора отобразится трехмерная система координат.
- Щелчком мыши выберите нужную ось и, таким образом, размер, который нужно изменить.
Для сведения:

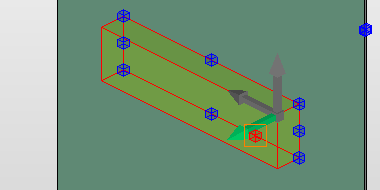

Ось, в направлении которой можно изменить размер, отображается зеленым цветом.
-
После установки направления изменения растяните трехмерный объект в требуемом направлении. Можно использовать следующие формы ввода:
-
Свободный ввод точки посредством щелчка клавиши мыши
-
Использование точки захвата или точки проекции на другом объекте
-
Использование точек сетки
-
Ввод положительного или отрицательного значения в область ввода данных.
Для сведения:
После изменения новые размеры отображаются в диалоговом окне 'Свойства' на вкладке Формат.
