Представление кабелей с помощью выводов жгута
EPLAN позволяет получить более наглядное представление кабелей с помощью выводов жгутов. Перед источником кабеля его кабельные соединения переходят в кабельный жгут в виде символов выводов жгута.
Рядом с целью кабеля жгут снова расходится в виде символов выводов жгута, а отдельные кабельные соединения кабеля проводятся дальше в развернутой (многополюсной) форме. Ниже на конкретном примере показаны все этапы создания такого кабельного представления со жгутами. При этом через кабельный жгут к двигателю должен быть подключен клеммник.
Условия:
- Вы открыли проект.
- Проект содержит новую многополюсную страницу схемы соединений.
- Страница схемы соединений открыта в графическом редакторе.
В первом шаге вставляется источник кабеля, который должен состоять из клеммника с четырьмя расположенными рядом простыми клеммами. Затем необходимо начертить выводы жгута, которые переходят из клеммника в кабельный жгут.
- С помощью Выбор символа вставьте клеммник в страницу схемы соединений и поместите его в любом месте в верхней части страницы.
- Начертите клеммник, используя "-X1", а также клеммы одну за другой, используя "1", "2", "3" и "PE".
- Выберите пункты меню Вставить > Вывод жгута > Угол.
Для сведения:
Вывод жгута типа "Угол" прикрепляется к курсору.
- Нажмите клавишу ++Ctrl++ и удерживайте ее нажатой.
Для сведения:
Теперь с помощью круговых движений мыши можно настроить требуемый вариант угла.
- Поверните мышь таким образом, чтобы тонкий вывод указывал вверх, а толстый (вывод жгута) - вправо.
- Отпустите клавишу ++Ctrl++ и переместите угол в направлении клеммы 1 таким образом, чтобы произошло автоматическое соединение клеммы с углом.
- Щелкните левой кнопкой мыши.
Для сведения:
Откроется диалоговое окно Свойства ++...++.
- Введите в поле Вывод жгута, введите в поле Обозначение вывода жгута "1" и укажите, если требуется, Описание вывода жгута.
- При необходимости выберите вкладку Отображение, чтобы задать настройки отображения для вывода жгута.
- Щелкните по кнопке ++OK++.
Для сведения:
Диалоговое окно Свойства ++...++ закроется. Угол вставляется в схему соединений под клеммой 1.
- Повторите эти операции для другого вывода жгута типа "Угол" и вставьте его на той же высоте под клеммой PE / PEN таким образом, чтобы тонкий вывод указывал вверх, а толстый — влево.
- В качестве Обозначения вывода жгута введите "4".
Для сведения:
Выполняется автоматическое соединение угла с клеммой PE / PEN. Далее толстые выводы углов объединяются в жгут.
- Выберите пункты меню Вставить > Вывод жгута > Тройник.
- Поверните тройник таким образом, чтобы тонкий вывод указывал вверх, а толстые выводы находились внизу.
- Вставьте тройник под клеммой 2 и введите в поле Обозначение вывода жгута цифру "2".
- Таким же образом вставьте еще один тройник и укажите в качестве обозначения цифру "3".
Для сведения:
В результате получена следующая схема:
Во втором шаге вставляется цель кабеля, которая должна состоять из трехфазного AC двигателя с четырьмя выводами (включая PE / PEN). Затем необходимо начертить выводы жгута, которые выходят из кабельного жгута и ведут к двигателю.
- Вставьте в схему соединений с помощью Выбор символа двигатель с PE / PEN и четырьмя выводами (имя "M3", номер символа "62") и разместите его на достаточном расстоянии под уже начерченным клеммником.
- Введите в качестве обозначения устройства "-M1".
- Вставьте для вывода PE / PEN двигателя "стандартный" Угол вверху справа и добавьте к нему Угол вверху слева.
- Разместите двигатель таким образом, чтобы клеммник с выводами жгутов и выводы двигателя находились на одной линии.
Для сведения:

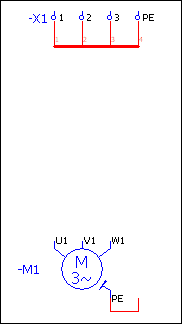

В результате получается следующая схема:
- Выберите пункты меню Вставить > Вывод жгута > Угол.
- Разместите угол на небольшом расстоянии над выводом двигателя U1 и поверните его таким образом, чтобы тонкий вывод указывал вниз, а толстый (вывод жгута) - вправо.
Для сведения:
При этом выполняется автоматическое соединение вывода жгута с выводом двигателя U1.
- Щелкните левой кнопкой мыши.
Для сведения:
Откроется диалоговое окно Свойства ++...++.
- Введите в поле Вывод жгута, введите в поле Обозначение вывода жгута "1" и укажите, если требуется, Описание вывода жгута.
- При необходимости выберите вкладку Отображение, чтобы задать настройки отображения для вывода жгута.
- Щелкните по кнопке ++OK++.
Для сведения:
Диалоговое окно Свойства ++...++ закроется. Угол вставляется в схему соединений над клеммой U1.
- Повторите эти операции для другого вывода жгута типа "Угол" и вставьте его на той же высоте над удлиненным выводом PE / PEN таким образом, чтобы тонкий вывод указывал вниз, а толстый — влево.
- В качестве Обозначения вывода жгута введите "4".
Для сведения:

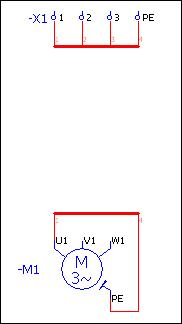

Выполняется автоматическое соединение угла с выводом PE / PEN. Далее толстые выводы обоих вставленных углов объединяются в жгут.
- Выберите пункты меню Вставить > Вывод жгута > Тройник.
- Поверните тройник таким образом, чтобы тонкий вывод указывал вниз, а толстые выводы находились вверху.
- Вставьте тройник над выводом двигателя V1 и введите в поле Обозначение вывода жгута цифру "2".
- Таким же образом вставьте еще один тройник под выводом двигателя W1 и укажите в качестве обозначения цифру "3".
Для сведения:

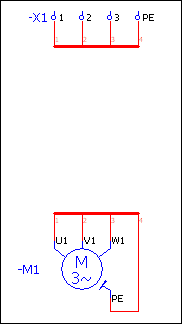

В результате получена следующая схема:
В третьем шаге выполняется соединение этих двух групп выводов жгута с помощью соответствующих символов.
- Выберите пункты меню Вставить > Вывод жгута > Распределитель, тройник.
- Вставьте символ между выводами жгута 2 и 3 клеммника.
- Вставьте другой тройник-распределитель, повернув его на 180°, между выводами жгута 2 и 3 двигателя.
Для сведения:
Между тройниками-распределителями образуется толстая линия автоматического соединения, т. е. Жгут.
- Затем вставьте линию определения кабеля и протяните ее над всеми линиями автоматического соединения между выводами жгутов и клеммником.
- Введите ОУ кабеля "-W1" и при необходимости присвойте кабелю другие свойства.
Для сведения:

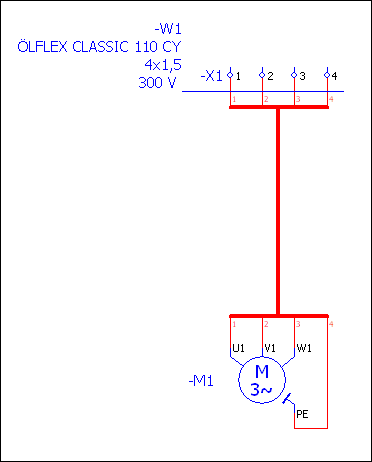

В результате получается следующая схема:
