Начертить схему соединений в однополюсном представлении
Ниже даются пояснения по созданию простой однополюсной схемы соединений. Сначала к проекту следует добавить однополюсную страницу схемы соединений. После этого на ней размещаются два символа (автомат защиты двигателя и трехфазный двигатель), связанные друг с другом с помощью автоматического соединения. Появившееся соединение обозначается посредством точки определения соединения.
Условия:
- Вы открыли проект.
- У вас имеется доступ к однополюсной библиотеке символов.
Создание страницы для однополюсного представления
- Выберите Страница > Создать.
- В диалоговом окне Новая страница из раскрывающегося списка Тип страницы выберите запись "Однополюсн. схема соединений (I)" и нажмите ++OK++.
Для сведения:
EPLAN создает страницу типа Однополюсная схема соединений и открывает ее в графическом редакторе.
Вставить символы
- Выберите Вставить > Символ.
- В диалоговом окне Выбор символа из раскрывающегося списка Фильтр выберите запись "Однополюс. символы IEC".
Для сведения:
Теперь для выбора предлагаются только однополюсные символы.
- Выберите вкладку Список.
- Введите в поле Прямой ввод символьную строку "ql3".
- В списке выбора символов нажмите на заголовок столбца Имя, чтобы имена символов отображались по нарастающей.
- Выделите символ QL3 с номером 124. В данном случае это однополюсный автомат защиты двигателя с 6 выводами. Справа выводится предварительный просмотр всех доступных вариантов выбранного символа.
- Выделите в предварительном просмотре слева вверху первый вариант символа и щелкните по ++OK++.
- Разместите символ на однополюсной странице схемы соединений в графическом редакторе и оставьте в диалоговом окне Свойства ++...++ предварительно заданное обозначение устройства -Q1, а также обозначение вывода устройства.
- Вставьте через диалоговое окно Выбор символа другой символ в схему соединений, только в этот раз символ M3 под номером 62.
- Разместите на схеме соединений трехфазный двигатель с выводом PE / PEN в виде варианта А под автоматом защиты двигателя -Q1 таким образом, чтобы оба условных обозначения были связаны линией автоматического соединения.
- Оставьте предложенное обозначение устройства -M1 и обозначение вывода двигателя.
Для сведения:

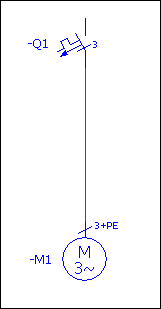

В результате получается следующая схема:
Размещение точки определения соединения
Для представления соединения в виде трех жил необходимо разместить на линии автоматического соединения точку определения соединения.
- Выберите Вставить > Точка определения соединения.
- Разместите точку определения соединения на линии автоматического соединения между обоими нужными символами в схеме соединений.
- В диалоговом окне Свойства ++...++ перейдите на вкладку Данные символа / функции, в поле Вид представления выберите запись "Однополюс." и щелкните мышью по Применить.
- Вернитесь на вкладку Точка определения соединения.
Для сведения:
В списке Свойства отображается свойство Число функций. В противном случае дополните список при помощи кнопки
(Создать), введя это свойство.
- Также введите это свойство в список вкладки Отображение, чтобы введенное значение выводилось в схеме соединений у точки определения соединения.
- Перейдите на вкладку Точка определения соединения и введите в поле Число функций значение "3+PE".
- Примените введенные данные в диалоговом окне Свойства ++...++, нажав кнопку ++OK++.
Для сведения:

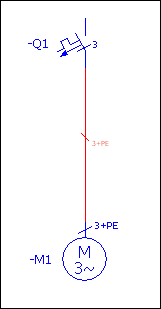

В результате получается следующая схема:
