Равномерное распределение элементов в пространстве листа
Несколько выделенных 3D-размещений изделия можно расположить на одинаковом расстоянии друг от друга в горизонтальном или вертикальном направлении ("распределить равномерно"). Для этого распределяемые 3D-объекты должны лежать на одной общей монтажной поверхности или одной несущей шине. Равномерное распределение объектов, расположенных на различных монтажных поверхностях, нецелесообразно. Поэтому функция распределения отсутствует, если были выделены объекты, расположенные не на одной общей монтажной поверхности или несущей шине.
Условие:
Вы открыли пространство листа. Вы выбрали трехмерную точку наблюдения "Впереди".

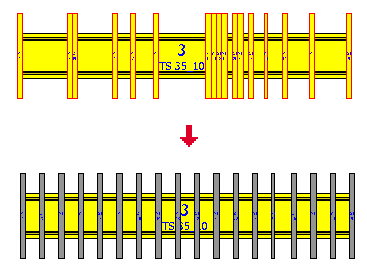

Равномерно распределить общие трехмерные объекты
- Выберите соответствующие 3D-объекты.
- Выберите следующие команды: Вкладка Обработать > группа команд Упорядочить > Распределить по горизонтали. Или выберите: вкладка Обработать > группа команд Упорядочить > раскрывающаяся кнопка Распределить по горизонтали > Распределить по вертикали.
Для сведения:
Eplan определяет расстояние между первым и последним 3D-объектом и равномерно распределяет все остальные элементы между ними.
Равномерно распределить кабельные каналы

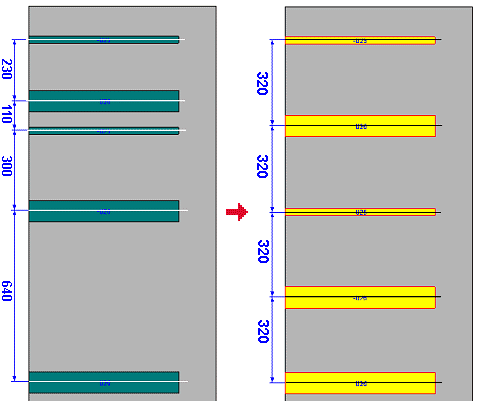

При равномерном распределении кабельных каналов интервалы между ними рассчитываются относительно средней оси, а не относительно зазора между ними. Причина заключается в том, что в случае с кабельными каналами разной ширины зазор может иметь разную величину.
- Выберите соответствующие кабельные каналы.
- Выберите следующие команды: Вкладка Обработать > группа команд Упорядочить > Распределить по горизонтали. Или выберите: вкладка Обработать > группа команд Упорядочить > раскрывающаяся кнопка Распределить по горизонтали > Распределить по вертикали.
Для сведения:
Eplan определяет расстояние между средней осью первого и последнего кабельного канала и равномерно распределяет все остальные элементы между ними.
Замечание:
Обратите внимание, что при распределении 3D-объектов сетка не учитывается; при необходимости воспользуйтесь командой Выровнять по сетке, чтобы снова разместить элементы на сетке.
