Начертить схему соединений в однополюсном представлении
Ниже даются пояснения по созданию простой однополюсной схемы соединений. Сначала к проекту следует добавить однополюсную страницу схемы соединений. После этого на ней размещаются два символа (автомат защиты двигателя и трехфазный двигатель), связанные друг с другом с помощью автоматического соединения. Появившееся соединение обозначается посредством точки определения соединения.
Условия:
- Вы открыли проект.
- У вас имеется доступ к однополюсной библиотеке символов.
Создание страницы для однополюсного представления
- Выберите следующие команды: Вкладка Главная > группа команд Страница > Создать.
- В диалоговом окне Новая страница из раскрывающегося списка Тип страницы выберите запись "Однополюсн. схема соединений (I)" и нажмите OK.
Для сведения:
Eplan создает страницу типа Однополюсная схема соединений и открывает ее в графическом редакторе.
Вставить символы
- Выберите следующие команды: Центр вставки > строка навигации Главная.
- Введите в поле Поиск центра вставки последовательность символов "ql3" и запустите поиск, нажав Ввод.
- С помощью кнопки со стрелкой раскройте в результатах поиска папку Символы, для которой отображаются два найденных совпадения.
Для сведения:
В предварительном просмотре отображается многополюсный и однополюсный символы автомата защиты двигателя.
- Выделите однополюсный символ в плитке предварительного просмотра. В данном случае это однополюсный автомат защиты двигателя с 6 выводами, с именем символа QL3 и номером символа 124.
- Переместите курсор на однополюсную страницу схемы соединений и кратко щелкните левой кнопкой мыши по позиции, на которой вы хотите разместить автомат защиты двигателя.
Для сведения:
Откроется диалоговое окно "Свойства".
- Оставьте заданное обозначение устройства -Q1 и обозначение вывода устройства.
- Щелкните по кнопке OK.
- Вставьте через поиск в центре вставки другой символ в схему соединений, только в этот раз символ M3 под номером 62.
- Разместите на схеме соединений трехфазный двигатель с выводом PE / PEN в виде варианта А под автоматом защиты двигателя -Q1 таким образом, чтобы оба условных обозначения были связаны линией автоматического соединения.
- Оставьте предложенное обозначение устройства -M1 и обозначение вывода двигателя.
Для сведения:

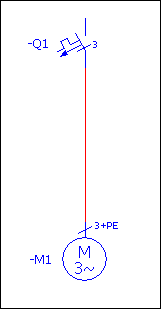

В результате получается следующая схема:
Размещение точки определения соединения
Для представления соединения в виде трех жил необходимо разместить на линии автоматического соединения точку определения соединения.
- Выберите следующие команды: Вкладка Вставить > группа команд Кабели / соединения > Соединение.
- Разместите точку определения соединения на линии автоматического соединения между обоими нужными символами в схеме соединений.
- В диалоговом окне Свойства ... перейдите на вкладку Данные символа / функции, в поле Вид представления выберите запись "Однополюс." и щелкните мышью по Применить.
- Вернитесь на вкладку Точка определения соединения.
Для сведения:
В списке Свойства отображается свойство Число функций. В противном случае дополните список при помощи кнопки
(Создать), введя это свойство.
- Также введите это свойство в список вкладки Отображение, чтобы введенное значение выводилось в схеме соединений у точки определения соединения.
- Перейдите на вкладку Точка определения соединения и введите в поле Число функций значение "3+PE".
- Примените введенные данные в диалоговом окне Свойства ..., нажав кнопку [OK].
Для сведения:

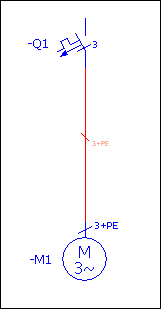

В результате получается следующая схема:
