Управление дополнительными частями

В управлении изделиями Eplan можно с помощью нового типа записи данных "Дополнительные части" создать так называемые"Дополнительные части" и управлять ими. Дополнительные части могут быть отдельными составными частями узлов или модулей или добавляться к ним в качестве принадлежностей. В узлах или модулях дополнительные части используются как заполнители, дополнительная информация или виртуальные компоненты.

Эффект:

Важным признаком дополнительных частей является их систематическая обособленность от остального фонда изделий. Они не отображаются в центре вставки, в выборе изделия, в выборе устройства и в навигаторе основных данных изделий и, соответственно, их невозможно размещать или заказывать как отдельные изделия. Однако при управлении узлами и модулями их можно добавлять как отдельные составные части и / или как принадлежности.

При экспорте данных изготовления можно использовать дополнительные части для передачи специфической технической информации, такой как материал или толщина материала, которая имеет решающее значение для выбора правильных обрабатывающих инструментов (например, фреза, сверло и т. д.). Благодаря этому дополнительные части играют центральную роль в 3D-проектировании и обмене данными с производственными системами (например Rittal - RiPanel Processing Center).

Дополнительные части обычно используются в следующих целях:

Предоставление дополнительной технической информации, такой как материал, поверхность, цвет или размеры
Выполнение задач документирования, например, указание инструментов для монтажных работ, заполнителей или свойств, актуальных для экспорта производственных данных.

Чтобы создать дополнительную часть, в представлении структуры дерева в управлении изделиями – при выборе главной группы по продукту, например "Электротехника" – в пункте всплывающего меню Создать доступен новый тип записи данных Дополнительная часть.

Отображение дополнительных частей и их включение в отчеты

Для дополнительных частей на вкладке Свойства активировано свойство Подавлять в спецификации. Эту настройку невозможно изменить. В результате этого дополнительные части не отображаются как отдельные изделия ни в навигаторе спецификаций, ни в соответствующих значениях изделий ("Спецификация изделий", "Групповая спецификация изделий" и т. д.), а также не экспортируются через интерфейсы для данных изготовления.

Дополнительные части не отображаются как отдельные изделия в следующих местах:

Центр вставки
Выбор изделия / Выбор устройства
Навигатор основных данных изделий

Элемент узлов или модулей

В выборе изделия можно выбрать дополнительные части для узлов или модулей. Чтобы отличать отдельные части от дополнительных частей в узлах и модулях, вкладки Узел и Модуль дополнены столбцом Тип записи данных.

Учитывать дополнительные части при развертывании узлов или разъединении модулей

Дополнительные части можно выводить только как элемент узлов и модулей, например, при развертывании / разъединении в значениях изделий или при экспорте данных изготовления. Для этого при соответствующей операции необходимо развертывать узлы и разъединять модули.

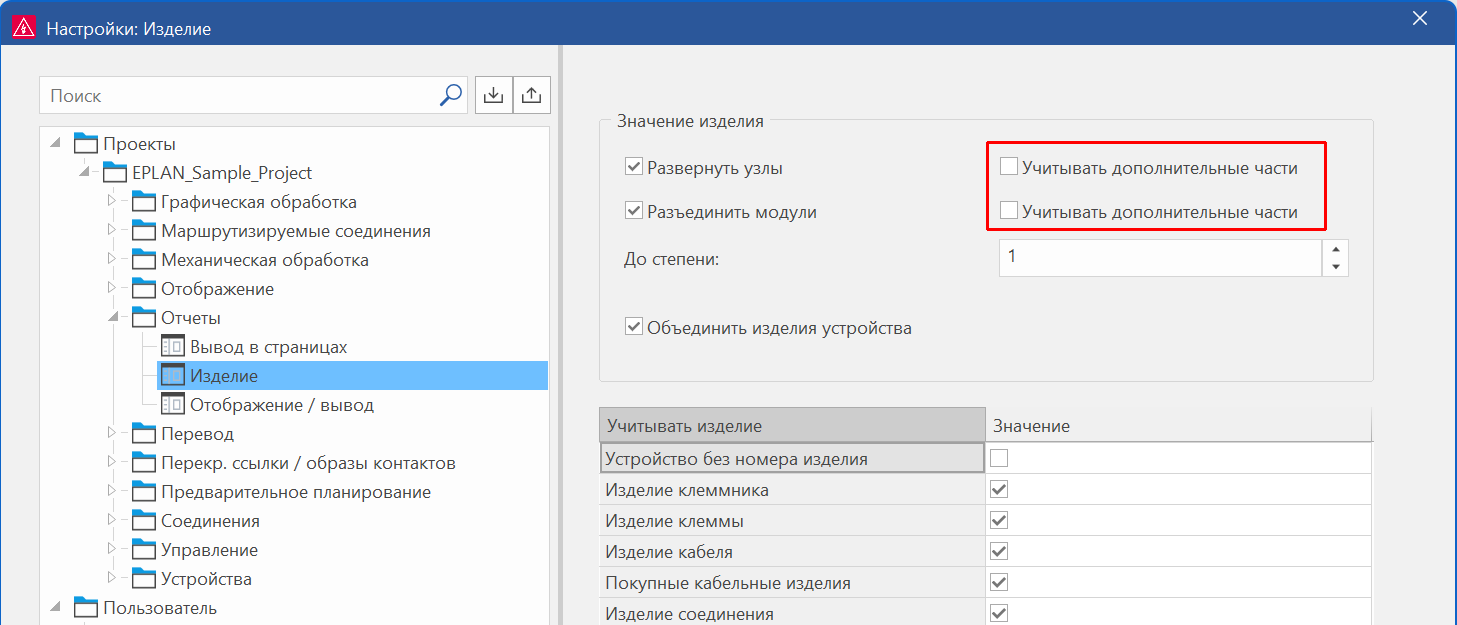

Чтобы выводить дополнительные части, также должна быть активирована новая настройка Учитывать дополнительные части. Это возможно в разных местах программы (например, в настройках для значений изделий).

В зависимости от контекста эта настройка может также называться Учитывать дополнительные части (узлы), Учитывать дополнительные части (спецификация изделий) и т. д. Это позволяет понять, к какому типу записи данных или к какому отчету она относится.

Дополнительные части как принадлежности

Дополнительная часть может быть изделием принадлежностей или элементом списка принадлежностей. Поэтому можно также для какой-либо дополнительной части на вкладке Принадлежности активировать настройку Изделие относится к принадлежностям.

Обмен данными

Дополнительные части учитываются при экспорте и импорте в формате EDZ или XML, их можно изменять с помощью различных методов обработки (внешняя обработка, API Eplan).

Чтобы при экспорте данных изделий можно было указать, следует ли экспортировать дополнительные части, в диалоговое окно Экспортировать записи данных в поле Тип записи данных добавлена возможность настройки для дополнительных частей.
