Определить и использовать монтажную сетку
Монтажные сетки присваиваются отдельным поверхностям трехмерного размещения изделия и при размещении других компонентов отображаются на этих поверхностях. Таким образом, размещение возможно теперь только в точках пересечения линий сетки. Монтажная сетка позволяет увидеть, например, на профилях электрошкафа образцы отверстий, специфических для производителя и типа, внутри которых при монтаже будет выполняться резьбовое соединение. Свойства размещенной монтажной сетки можно изменять позднее.
Условия:
- Вы открыли проект.
- Открыты навигатор пространства листа и пространство листа.
-
Пространство листа содержит импортированные трехмерные тела, которые необходимо сохранить в виде электрошкафа или принадлежности.
-
Выберите следующие команды: Вкладка Вставить > группа команд Инструмент для монтажных работ > Монтажная сетка.
- В диалоговом окне Монтажная сетка введите подходящие значения для интервалов сетки и рядов сетки в направлениях X и Y.
- Щелкните по кнопке OK.
- Переместите курсор над площадью трехмерной геометрии.
Для сведения:

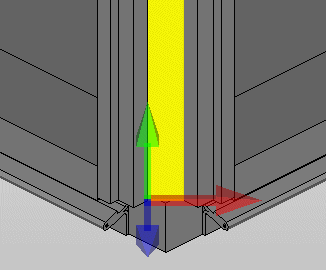

Расположенная под курсором площадь будет автоматически выделена цветом.
Для сведения:
Нулевая точка площади, к которой относятся определенные в диалоговом окне Монтажная сетка точки сетки, отображается с системой координат.
- Щелкните по нужной площади.
Для сведения:
Монтажная сетка отображается на курсоре с возможностью свободного перемещения.
Для сведения:
На выбранной площади и на размещаемой монтажной сетке отображаются точки захвата.
- Переключайте при необходимости во время размещения при помощи кнопки A точку захвата или используйте для этого контекстное меню Опции размещения, чтобы указать через одноименное диалоговое окно точку захвата, а также смещение для выбранной точки захвата относительно позиции курсора.
- Разместите монтажную сетку щелчком по нужной позиции на выбранной площади.
Для сведения:
Монтажная сетка сохраняется в размещении изделия и отображается в пространстве листа на выбранной площади. Функция остается активной, и остальные площади можно снабдить монтажными сетками.
Для сведения:
Для однорядной монтажной сетки отображаются маленькие поперечные линии.
- Завершите операцию, выбрав пункт всплывающего меню Прервать операцию или нажав клавишу Esc.
- Щелкните дважды на размещенной монтажной сетке и укажите на первой вкладке диалогового окна Свойства: монтажная сетка информативное имя и описание.
- Если затем вы захотите изменить интервал сетки и / или количество рядов сетки в направлениях X и Y, укажите на вкладке Формат диалогового окна необходимые значения.
- Щелкните по кнопке OK.
Использовать монтажную сетку
Чтобы использовать монтажную сетку, определенную на монтажной поверхности или профиле, при размещении функционального элемента, захват монтажной сетки может быть включен и выключен во время процесса размещения через всплывающее меню.
Условие:
На монтажной поверхности или профиле была определена монтажная сетка.
- Во время размещения элементов выберите пункт всплывающего меню Захват монтажной сетки.
Для сведения:
Функциональный элемент можно оптимально разместить на точках пересечения линий монтажной сетки.
- Если вы хотите снова свободно размещать элементы на всей монтажной поверхности, а не на монтажной сетке, выберите пункт всплывающего меню Захват монтажной поверхности.
