Разместить монтажные платы

Условия:

Вы открыли проект.
Открыты навигатор пространства листа и пространство листа.

Разместить монтажную плату из базы данных изделий

Выберите следующие команды: Вкладка Вставить > группа команд Устройства > ( Монтажная плата).
В диалоговом окне Выбор изделия выделите требуемое изделие монтажной платы.
Щелкните по кнопке OK.

Для сведения:

Рядом с курсором в области предварительного просмотра появится прозрачное изображение монтажной платы в размере, заданном для данного изделия. Четыре возможные точки захвата будут отмечены квадратами серого цвета. Текущая точка захвата находится слева внизу и выделена красным цветом.

С помощью клавиши A можно переключать точку захвата.

Для сведения:

При каждом нажатии клавиши A точка захвата перемещается по часовой стрелке от положения "слева внизу" к положениям "слева вверху", "справа вверху", "справа внизу".

Выберите пункт всплывающего меню Опции размещения, чтобы открыть диалоговое окно Опции размещения. Здесь можно задать смещение точки захвата относительно позиции курсора, а также использовать все возможности настроек для многократного размещения монтажных плат.
Щелчком мыши вставьте монтажную плату в требуемом месте.

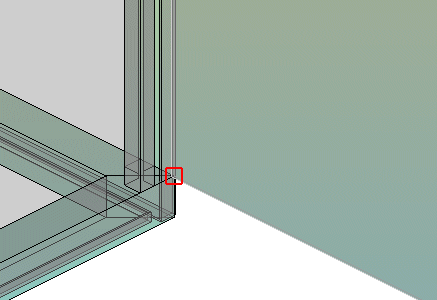

Чтобы разместить монтажную плату в профиле электрошкафа или на второй монтажной плате, ее следует перенести в область рядом с одной из угловых точек второй монтажной платы или профиля шкафа.

Для сведения:

В угловой точке появится красный символ трехмерной точки захвата. Размещаемая монтажная плата будет захвачена в этой точке и размещена в ней щелчком мыши.

Разместить свободную монтажную плату

В целях простого и быстрого проектирования была реализована возможность размещения в пространстве листа отдельных монтажных плат без окружающего профиля шкафа и без выбора в базе данных изделий. Свойства произвольных монтажных плат и возможности их обработки не отличаются от монтажных плат, привязанных к изделиям. Позднее при помощи функции выбора изделия монтажной плате можно присвоить изделие.

Выберите следующие команды: Вкладка Вставить > группа команд Устройства > ( Произвольная монтажная плата).
В диалоговом окне Произвольная монтажная плата в полях Ширина, Высота и Глубина введите значения произвольной монтажной платы или подтвердите предложенные значения. Значения размеров не должны оставаться пустыми, иначе размещение произвольной монтажной платы будет невозможно.
Щелкните по кнопке OK.
Разместите произвольную монтажную плату таким же образом, как и монтажные платы из базы данных изделий.
