Работа с сетками в пространстве листа
Чтобы упростить позиционирование трехмерных размещений изделий в пространстве листа, можно также использовать сетку. При это точки вставки и точки элементов позиционируются по точкам сетки. При работе в трехмерном пространстве листа во время позиционирования трехмерных размещений изделий отображается сетка, состоящая из линий. В этом случае точки вставки лежат на точках дуг окружностей линий.
В настройках пользователя можно сохранить пять разных шагов сетки; их можно выбрать в пространстве листа с помощью раскрывающейся кнопки
( Сетка) в строке состояния. Настройка возможна для 2D и 3D раздельно.
Условие:
Вы открыли пространство листа.
Использовать захват растра
Использование захвата сетки не зависит от ее отображения.
- Нажмите в строке состояния графического редактора на кнопку
( Вкл. / выкл. захват сетки), чтобы включить и выключить использование захвата сетки.
Для сведения:
Если активирована функция захвата сетки, то все следующие действия выполняются в точках пересечения линий сетки.

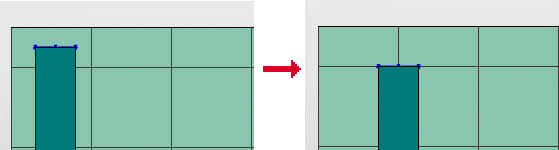

Выровнять по сетке
Эта функция используется для последующего выравнивания по настройкам сетки тех трехмерных объектов, которые были размещены без ее использования. Для этого не имеет значения, включен или выключен захват сетки.
- Выделите эти объекты и выберите следующие команды: вкладка Обработать > группа команд Упорядочить > Выровнять по сетке.
Для сведения:
Выбранные объекты выравниваются заново (т. е. перемещаются) таким образом, чтобы все их важные точки (например, точка захвата, точка размещения) находились на сетке.
