Представление кабелей с помощью выводов жгута

Eplan позволяет получить более наглядное представление кабелей с помощью выводов жгутов. Перед источником кабеля его кабельные соединения переходят в кабельный жгут в виде символов выводов жгута.

Рядом с целью кабеля жгут снова расходится в виде символов выводов жгута, а отдельные кабельные соединения кабеля проводятся дальше в развернутой (многополюсной) форме. Ниже на конкретном примере показаны все этапы создания такого кабельного представления со жгутами. При этом через кабельный жгут к двигателю должен быть подключен клеммник.

Условия:

  • Вы открыли проект.
  • Проект содержит новую многополюсную страницу схемы соединений.
  • Страница схемы соединений открыта в графическом редакторе.

Вставка источника кабеля и черчение входящих выводов жгута

В первом шаге вставляется источник кабеля, который должен состоять из клеммника с четырьмя расположенными рядом простыми клеммами. Затем необходимо начертить выводы жгута, которые переходят из клеммника в кабельный жгут.

  1. Выберите следующие команды: Вкладка Вставить > группа команд Клеммы > Определение клеммника. Расположите определение клеммника на любом месте в верхней части страницы схемы. Обозначьте клеммник как "-X1".
  2. Выберите следующие команды: Центр вставки > строка навигации Главная > Символы. Последовательно вставьте четыре клеммы с обозначениями "1", "2", "3" и "PE".

  1. Выберите следующие команды: Вкладка Вставить > группа команд Символы. С помощью кнопки (Другие) увеличьте поле с символами и выберите символ соединения (угол вывода жгута) под полем Выводы жгута.

Для сведения:

Вывод жгута типа "Угол" прикрепляется к курсору.

  1. Нажмите клавишу Ctrl и удерживайте ее нажатой.

Для сведения:

Теперь с помощью круговых движений мыши можно настроить требуемый вариант угла.

  1. Поверните мышь таким образом, чтобы тонкий вывод указывал вверх, а толстый (вывод жгута) - вправо.
  2. Отпустите клавишу Ctrl и переместите угол в направлении клеммы 1 таким образом, чтобы произошло автоматическое соединение клеммы с углом.
  3. Щелкните левой кнопкой мыши.

Для сведения:

Откроется диалоговое окно Свойства ....

  1. Введите в поле Вывод жгута, введите в поле Обозначение вывода жгута "1" и укажите, если требуется, Описание вывода жгута.
  2. При необходимости выберите вкладку Отображение, чтобы задать настройки отображения для вывода жгута.
  3. Щелкните по кнопке OK.

Для сведения:

Диалоговое окно Свойства ... закроется. Угол вставляется в схему соединений под клеммой 1.

  1. Повторите эту операцию для другого вывода жгута типа "Угол" и вставьте его на той же высоте под клеммой PE / PEN таким образом, чтобы тонкий вывод устройства указывал вверх, а толстый — влево.
  2. В качестве Обозначения вывода жгута введите "4".

Для сведения:

Выполняется автоматическое соединение угла с клеммой PE / PEN. Далее толстые выводы углов объединяются в жгут.

  1. Выберите следующие команды: Вкладка Вставить > группа команд Символы. С помощью кнопки (Другие) увеличьте поле с символами и выберите символ соединения - (тройник вывода жгута) под полем Выводы жгута.
  2. Поверните тройник таким образом, чтобы тонкий вывод указывал вверх, а толстые выводы находились внизу.
  3. Вставьте тройник под клеммой 2 и введите в поле Обозначение вывода жгута цифру "2".
  4. Таким же образом вставьте еще один тройник и укажите в качестве обозначения цифру "3".

Для сведения:

В результате получена следующая схема:

Вставка цели кабеля и черчение исходящих выводов жгута

Во втором шаге вставляется цель кабеля, которая должна состоять из трехфазного AC двигателя с четырьмя выводами (включая PE / PEN). Затем необходимо начертить выводы жгута, которые выходят из кабельного жгута и ведут к двигателю.

  1. Выберите следующие команды: Центр вставки > строка навигации Главная > Символы. Вставьте в схему соединений двигатель с PE / PEN и четырьмя выводами (имя "M3", номер символа "62") и разместите его на достаточном расстоянии под уже начерченным клеммником.
  2. Введите в качестве обозначения устройства "-M1".
  3. Вставьте для вывода PE / PEN двигателя "стандартный" Угол вверху справа и добавьте к нему Угол вверху слева.
  4. Разместите двигатель таким образом, чтобы клеммник с выводами жгутов и выводы двигателя находились на одной линии.

Для сведения:

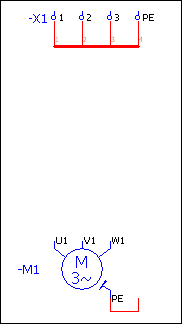

В результате получается следующая схема:

  1. Выберите следующие команды: Вкладка Вставить > группа команд Символы. С помощью кнопки (Другие) увеличьте поле с символами и выберите символ соединения (угол вывода жгута) под полем Выводы жгута.
  2. Разместите угол на небольшом расстоянии над выводом двигателя U1 и поверните его таким образом, чтобы тонкий вывод указывал вниз, а толстый (вывод жгута) - вправо.

Для сведения:

При этом выполняется автоматическое соединение вывода жгута с выводом двигателя U1.

  1. Щелкните левой кнопкой мыши.

Для сведения:

Откроется диалоговое окно Свойства ....

  1. Введите в поле Вывод жгута, введите в поле Обозначение вывода жгута "1" и укажите, если требуется, Описание вывода жгута.
  2. При необходимости выберите вкладку Отображение, чтобы задать настройки отображения для вывода жгута.
  3. Щелкните по кнопке OK.

Для сведения:

Диалоговое окно Свойства ... закроется. Угол вставляется в схему соединений над клеммой U1.

  1. Повторите эти операции для другого вывода жгута типа "Угол" и вставьте его на той же высоте над удлиненным выводом PE / PEN таким образом, чтобы тонкий вывод указывал вниз, а толстый — влево.
  2. В качестве Обозначения вывода жгута введите "4".

Для сведения:

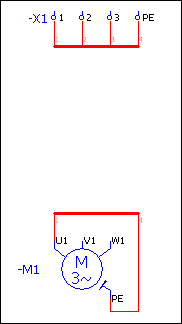

Выполняется автоматическое соединение угла с выводом PE / PEN. Далее толстые выводы обоих вставленных углов объединяются в жгут.

  1. Выберите следующие команды: Вкладка Вставить > группа команд Символы. С помощью кнопки (Другие) увеличьте поле с символами и выберите символ соединения - (тройник вывода жгута) под полем Выводы жгута.
  2. Поверните тройник таким образом, чтобы тонкий вывод указывал вниз, а толстые выводы находились вверху.
  3. Вставьте тройник над выводом двигателя V1 и введите в поле Обозначение вывода жгута цифру "2".
  4. Таким же образом вставьте еще один тройник под выводом двигателя W1 и укажите в качестве обозначения цифру "3".

Для сведения:

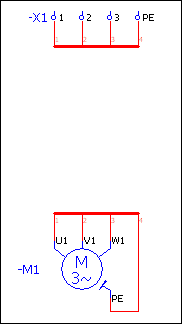

В результате получена следующая схема:

Соединение групп выводов жгута и вставка определения кабеля

В третьем шаге выполняется соединение этих двух групп выводов жгута с помощью соответствующих символов.

  1. Выберите следующие команды: Вкладка Вставить > группа команд Символы. С помощью кнопки (Другие) увеличьте поле с символами и выберите символ соединения - (распределитель жгута, тройник) под полем Выводы жгута.
  2. Вставьте символ между выводами жгута 2 и 3 клеммника.
  3. Вставьте другой тройник-распределитель, повернув его на 180°, между выводами жгута 2 и 3 двигателя.

Для сведения:

Между тройниками-распределителями образуется толстая линия автоматического соединения, т. е. Жгут.

  1. Затем вставьте линию определения кабеля и протяните ее над всеми линиями автоматического соединения между выводами жгутов и клеммником.
  2. Введите ОУ кабеля "-W1" и при необходимости присвойте кабелю другие свойства.

Для сведения:

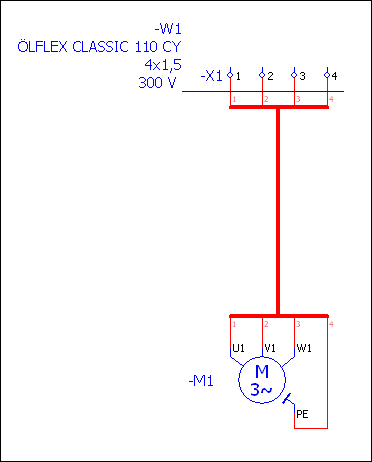

В результате получается следующая схема:
