Улучшение контрольных прогонов для основных данных изделий

Теперь в управлении изделиями у вас есть возможность напрямую проверять основные данные изделий. Для этого можно выполнить контрольные прогоны для основных данных изделий в управлении изделиями, а полученные сообщения теперь будут отображаться не в управлении сообщениями, а непосредственно в управлении изделиями.

В рамках этих изменений зависимые от проекта контрольные прогоны прежнего класса сообщения 501 "Основные данные изделий" были переименованы и перемещены в новый класс сообщения 502 "Основные данные изделий". При этом устаревший контрольный прогон 501019 был убран.

Эффект:

Новое разделение контрольных прогонов позволяет лучше различать в Eplan контрольные прогоны, зависимые от изделий и проекта. Проверка основных данных изделий непосредственно в управлении изделиями, без открытого проекта, стала проще и понятнее.

Больше не требуется указывать объем проверяемых изделий в навигаторе основных данных изделий, который требовался прежде.

Теперь в управлении изделиями можно также проверять данные объектов, которые отсутствуют в навигаторе основных данных изделий, например, дополнительные части.

Выполнение контрольного прогона в управлении изделиями

Для выполнения контрольного прогона в представлении в виде дерева и в дереве комбинированного представления в управлении изделиями доступен новый пункт всплывающего меню Выполнить контрольный прогон. Контрольный прогон выполняется для выбранных изделий.

После выбора пункта всплывающего меню открывается привычное диалоговое окно Выполнить контр. прогон. В этом диалоговом окне можно выбрать схему проверки и с помощью кнопки … перейти в диалоговое окно "Настройки" для сообщений. В последующем диалоговом окне Настройки: Сообщения и контр. прогоны при вызове в управлении изделиями можно задавать настройки только для сообщений из класса сообщения 502 "Основные данные изделий".

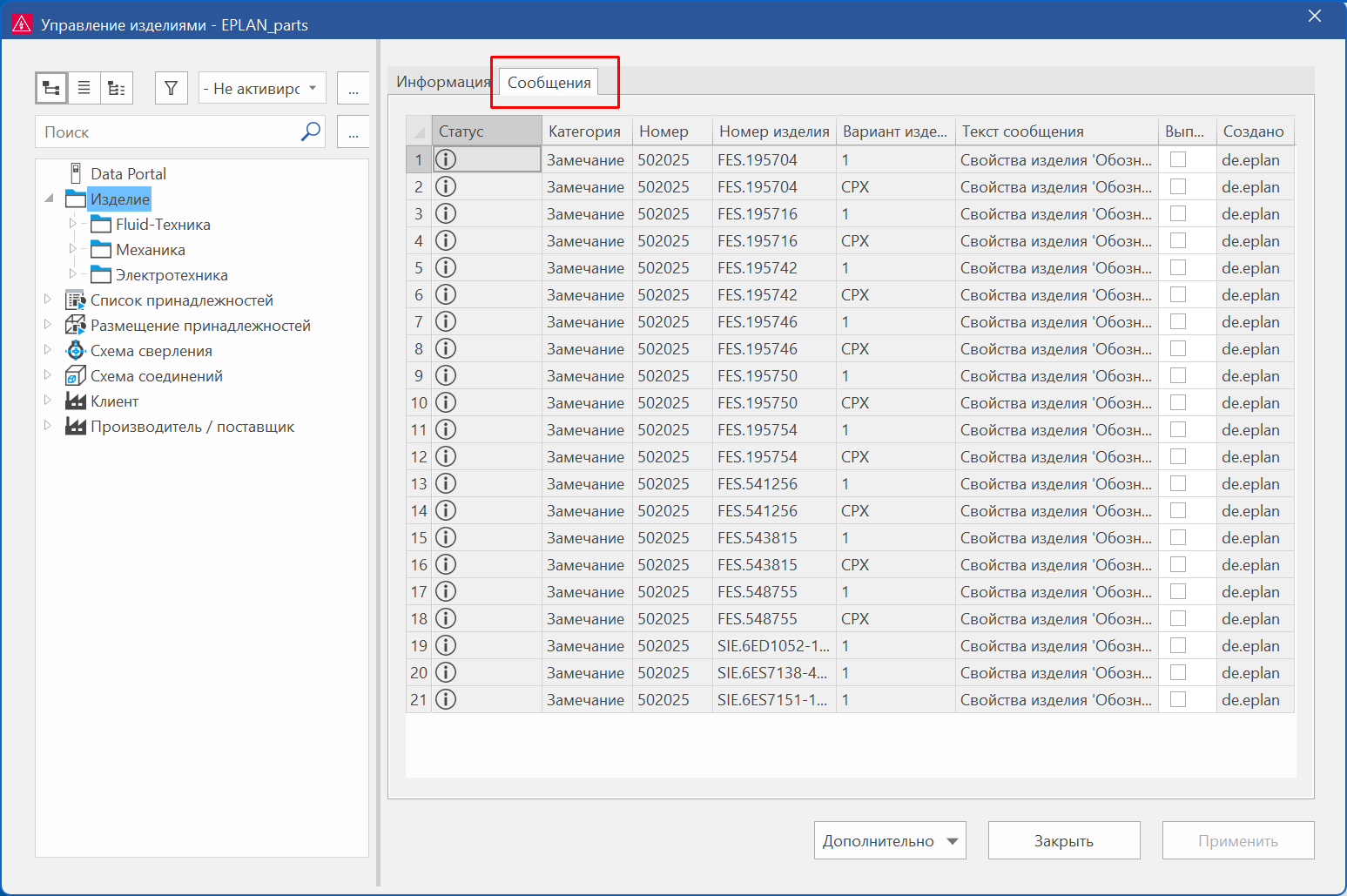

Новая вкладка "Сообщения"

Результаты контрольных прогонов для основных данных изделий отображаются на новой вкладке Сообщения. После выполнения контрольного прогона сначала отображается окно сообщений с количеством сгенерированных сообщений контрольного прогона, а затем автоматически отображается вкладка Сообщения. Для отображения этой вкладки необходимо выбрать в древовидной структуре главный узел, например "Изделие".

С помощью пункта всплывающего меню Перейти к можно перейти от сообщения к соответствующему изделию.

Обозначение и фильтрация неверных изделий

После контрольного прогона в управлении изделиями изделия с неверной или неполной информацией обозначаются в древовидной структуре красным восклицательным знаком. Для этого необходимо наличие хотя бы одного сообщения контрольного прогона, относящегося к данному изделию.

Чтобы в древовидной структуре или в списке управления изделиями отображались только изделия, обозначенные как неверные, можно использовать в качестве критерия фильтра переименованное свойство Имеются сообщения контрольного прогона (старое название: Сообщения в управлении сообщениями).

Удалить сообщения контрольного прогона

В управлении изделиями под кнопкой Дополнительно появился новый пункт меню Удалить сообщения контрольного прогона. После удаления сообщений контрольного прогона для основных данных изделий из базы данных изделий с помощью этого пункта меню появится сообщение с количеством удаленных сообщений.

Перенос более старых проектов

Раньше контрольные прогоны для основных данных изделий сохранялись в проекте. Если сейчас открыт проект из более старой версии (2025 и старше), и в проекте все еще хранятся "старые" сообщения для основных данных изделий, то — после обновления баз данных проекта — появится запрос, следует ли удалить из проекта эти сообщения из контрольных прогонов изделия.

Новые контрольные прогоны для основных данных изделий

В классе сообщений 502 "Основные данные изделий" также доступны два новых контрольных прогона:

  • С помощью нового тестового прогона 502042 "Файл '\<x>' не находится в каталоге основных данных '\<z>', предназначенном для свойства '\<y>'" можно проверить, находится ли указанный в изделии файл, в каталоге, настроенном для соответствующих основных данных. Если это не так (например, графический файл отсутствует в каталоге, настроенном для изображений), выводится сообщение. Файлы, отсутствующие в настроенных каталогах, невозможно вывести при экспорте данных изделия в формате EDZ.
  • Новый контрольный прогон 502043 выдает сообщение, если в каком-либо изделии для свойства указан файл, в котором использование верхнего / нижнего регистра отличается от написания в файловой системе. При этом проверяется как правильность написания имени файла, так и правильность написания пути к файлу. Переменные пути и их содержание, напротив, не учитываются. Если, например, в изделии для свойства Графический файл указан файл Eplan\epl-default-cable.jpg а в файловой системе имя файла и путь к нему указаны как C:\Users\Public\EPLAN\Data\Рисунки\<Идентификатор фирмы>\Eplan\EPL-Default-Cable.jpg, то выводится сообщение. Унификация написания позволяет предотвратить при обмене данными в формате EDZ многократное сохранение идентичных файлов (изображений, документов и т. д.) в файле EDZ из-за разного использования верхнего / нижнего регистра.
