Наборы буквенных обозначений, обозначения и описания выводов устройства перенесены в настройки проекта

Для улучшения стандартизации, удобства использования и целостности данных в проектах в новой версии также были внесены изменения в библиотеку определений функций. Теперь наборы буквенных обозначений, а также обозначения и описания выводов устройства больше не сохраняются в библиотеке определений функций, а интегрируются непосредственно в настройки проекта.

Эффект:

Сохранение наборов буквенных обозначений, а также обозначений и описаний выводов устройства непосредственно в настройках проекта позволяет избежать специфических для пользователя различий в библиотеках определений функций и обеспечивает согласованность. Централизованное управление в настройках проекта уменьшает сложность и обеспечивает интуитивно понятное использование.

Специфические для проекта схемы и параметры экспорта / импорта обеспечивают гибкость, а новые поля поиска и четко структурированный интерфейс пользователя упрощают работу и экономят время.

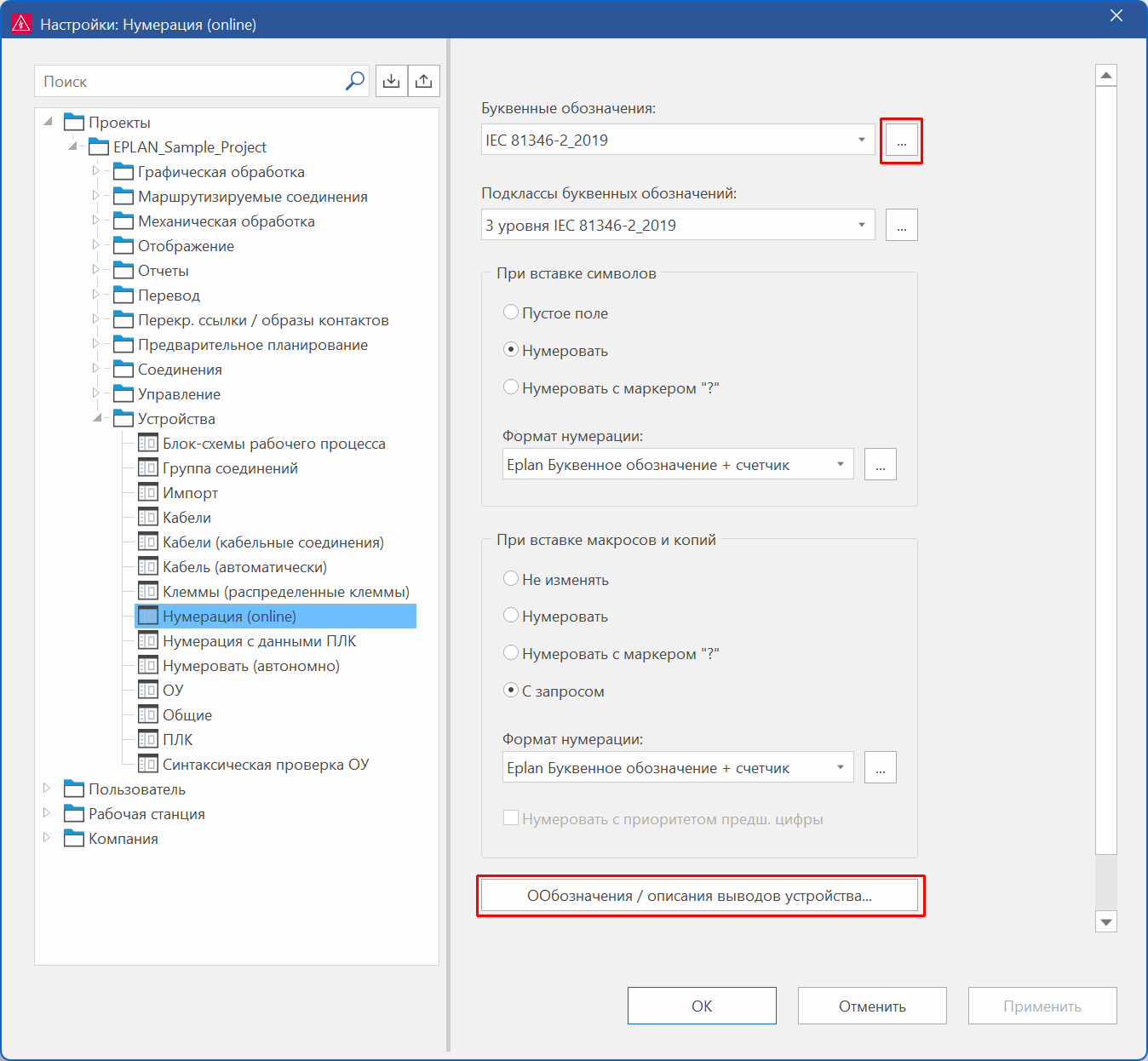

Теперь определение наборов буквенных обозначений, а также обозначений и описаний выводов устройства осуществляется не на вкладке Основные данные ленты, а в диалоговом окне Настройки: Нумерация (online) (командный путь: Файл > Настройки > Проекты > "Имя проекта" > Устройства > Нумерация (online)).

Новое диалоговое окно для наборов буквенных обозначений

В рамках этих изменений раскрывающийся список Текущий набор буквенных обозначений был переименован в Буквенные обозначения и дополнен кнопкой ....

Новое диалоговое окно: Нажав кнопку ..., вы перейдете в новое диалоговое окно Буквенные обозначения, где с помощью техники схем можно создать и редактировать набор буквенных обозначений в виде схемы. Каждый набор буквенных обозначений сохраняется в отдельной схеме как специфический для проекта. В отличие от прежнего диалогового окна для определения наборов буквенных обозначений, здесь в столбце Буквенное обозначение отображаются только буквенные обозначения какого-либо набора.
Предварительно определенные схемы: Наиболее часто используемые стандарты представляются в виде схем. (Устаревший набор буквенных обозначений "IEC" при использовании сохраняется в старом проекте, но его больше нельзя редактировать.)
Функции экспорта и импорта: Схемы для наборов буквенных обозначений можно экспортировать и импортировать. Экспортированный файл можно использовать для резервирования данных или для обмена данными.

Перенесено диалоговое окно для обозначений и описаний выводов устройства

Обозначения и описания выводов устройства также были перенесены из ленты в настройки проекта.

Новая кнопка: Диалоговое окно Настройки: Нумерация (online) было дополнено новой кнопкой Обозначения и описания выводов устройства. При нажатии этой кнопки открывается привычное диалоговое окно Обозначения и описания выводов устройства.
Функции экспорта и импорта: Обозначения и описания выводов устройства можно экспортировать и импортировать вместе с настройками проекта в диалоговом окне Настройки: Нумерация (online). При экспорте и импорте назначения определений функций сохраняются.

Добавление поля поиска

Диалоговое окно Буквенные обозначения, а также диалоговое окно Обозначения и описания выводов устройства были дополнены полем поиска. Это позволяет целенаправленно фильтровать отображаемые данные в соответствии с определениями функций и быстро уменьшить объем данных.

Перенос более старых проектов

При переносе проектов из более старых версий наборы буквенных обозначений и обозначения / обозначение / описание вывода устройства, хранящиеся в библиотеках определений функций, автоматически переносятся в настройки соответствующего проекта. Устаревшие наборы буквенных обозначений "IEC" и "IEC 61346" переносятся только в том случае, если они использовались в проекте.

Упрощенный интерфейс пользователя

В рамках преобразования библиотек определений функций были убраны некоторые элементы интерфейса пользователя:

На вкладке Основные данные ленты убраны больше неиспользуемые команды Обозначение вывода устройства и Наборы буквенных обозначений.
В диалоговом окне Определения функций убрано поле Буквенное обозначение, поскольку отображаемое в нем буквенное обозначение было взято из устаревшего набора буквенных обозначений "IEC".
