Показать маршрут
Функция Показать маршрут означает выделение текущей сети соединенных сегментов. Маршрут может отображаться полностью или с ограничениями, настроенными в используемом фильтре соединений.
- На вкладке Вид в группе команд Маршрутизируемые соединения нажмите кнопку Показать маршрут.
Для сведения:

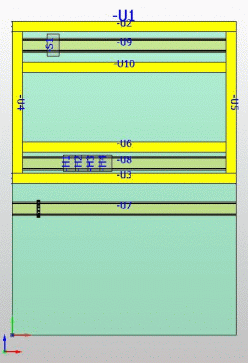

Отобразится маршрут. Будут выделены все каналы, трассы маршрутизации и сегменты маршрутизации, через которые может проходить соединение.
Для сведения:
Прозрачность всех размещений изделий в пространстве листа будет настроена на 50 %. Чтобы кабельные каналы и области маршрутизации, участвующие в образовании текущей сети соединенных сегментов, были лучше видны, на них не распространяется повышение прозрачности. Автоматические сегменты маршрутизации не выделяются.
Фильтр соединений для отображения маршрута
В фильтре соединений для отображения маршрута можно настроить критерии представления маршрута. Области маршрутизации, соответствующие установленным критериям, будут выделены. Области маршрутизации, не соответствующие установленным критериям, будут отображаться прозрачно.
- На вкладке Вид в группе команд Маршрутизируемые соединения нажмите кнопку Фильтр соединений.
Для сведения:
Откроется диалоговое окно Фильтр соединений.
- Активируйте или деактивируйте нужные критерии.
- Щелкните по кнопке OK.
Для сведения:
Все каналы, трассы маршрутизации и сегменты маршрутизации, через которые может проходить соединение, будут выделены, если они соответствуют как минимум одному из установленных критериев. Трассы, для которых не установлены критерии, будут отображены прозрачно.
